실험동물골밀도측정장비
DXA(Dual energy X-ray Absorptiometry)
- 1•DXA (Dual EnergyX-ray Absorptiometry)는 에너지가 다른 두X선광을물체에 조사하여 높은 에너지의 엑스선은 물질 투과시 감쇄가 적고, 낮은 에너지의 엑스선은 감쇄가 많은 점을 이용하여 그 차이로 특정물질을 찾아낼 뿐 만 아니라 분석을 원하는 물질(예: 뼈, 지방, 근육)에 대한DXA특성을 사전파악하고 분석하여 그 물질의 질량까지 구할 수 있는 기술
- 2인체용 골밀도 측정기 및 체성분 분석기는 DXA가 가장 정확한 기술로 인식되어 있음
InAlyzer
이미지 없음
- 1DXA (Dual EnergyX-ray Absorptiometry)를 이용하여 1% 대의 측정 오차 수준의 정밀도를 제공하고, 실험 동물의 골밀도(BMD) 및 체성분(BMC, FAT,LEAN)등을 0.001g 단위로 분석 가능한 현존 세계유일의 디지털진단용 엑스선 촬영장치
- 1InAylzer의 장점
○ DXA(Dual energy X-ray Absorptiometry)를 이용해 Scan Time이 빠릅니다.
○ 1% 이내의 측정오차를 제공합니다.
○ 실험동물의 Sample을 해부하지 않고, 체성분을 분석 함으로써 실험시간과 비용을 절감합니다.
○ 몸 전체의 체성분 분석뿐만 아니라 척추와 대퇴골 같은 각 부위의 ROI(Region Of Interest;관심영역)을 수동으로 선택하여 분석 값을 나타낼 수 있습니다.
○ 54um 급 선형 detector를 사용하고 촬영 시 108um로 저장하여 5.0 lp/mm 수준의 고 해상도 영상을 제공하며 보다 세밀한 해부학적 정보를 습득할 수 있습니다.
○ 관심 부위의 길이, 면적 등의 측정도구를 제공함으로써 동물용 DR(Digital Radiography)용도로 사용이 가능합니다.
○ 장비 내부 납 처리를 통해 방사선 노출량을 최대한 억제하여 장시간 실험에도 연구진들의 건강에 전혀 문제가 발생하지 않습니다.
○ 210mm x 315mm 넓이(option사양)의 이미지 영역을 보유하여 생쥐와 같은 10~50g 가량의 작은 동물부터 모래쥐(저빌), 토끼, 기니피그, 강아지, 고양이 등의 소∙중 동물까지 몸 전체 형태를 측정 할 수 있습니다.
- 1Comparison with micro CT & NMR
| Function | InAlyzer | NMR | micro CT |
| 3D영상 제공 | X | X | O |
| 단층영상 제공 | X | X | O |
| 2DDR기능 제공 | O | X | X |
| BMD(g/cm2)측정 | O | X | O*1 |
| BMC(g)측정 | O | X | O*1 |
| FAT(g)측정 | O | O | X |
| LEAN(g)측정 | O | O | X |
| 체지방률(fat%)측정 | O | O | X |
| Bonearea(cm2)측정 | O | X | X |
| Bonevolume측정 | X*2 | X | O |
| 중형(5kg이상)크기의 동물실험 | O | X | X |
*1:고가형 모델의경우, 골밀도 값을 제공하는 경우가 있으나 single X-ray 를 사용하여 그 영상의 강도를 몇 가지 기준 밀도값에 mapping 하여 값을 추출하며, object를 등간격으로 slice 하여 그 값들을 적분함으로써 정해준 구간내의 골밀도를 계산하는 방식으로 물질 성분자체를 구분하고 그 내용물의 양을 측정하는 DXA방식에 비해 정확도가 현격히 떨어지며 분석방법에 따른 오류가 심함.
*2:InAlyzer는 2Dx-ray장비이나, 성분과 그 양을 측정할 수 있기 때문에 두께를 계산하고, bone을 단순원기둥형태라고 가정함으로써estimated BoneVolume값을 제공함.
- 1VIDEO
-
등록된 동영상이 없습니다.

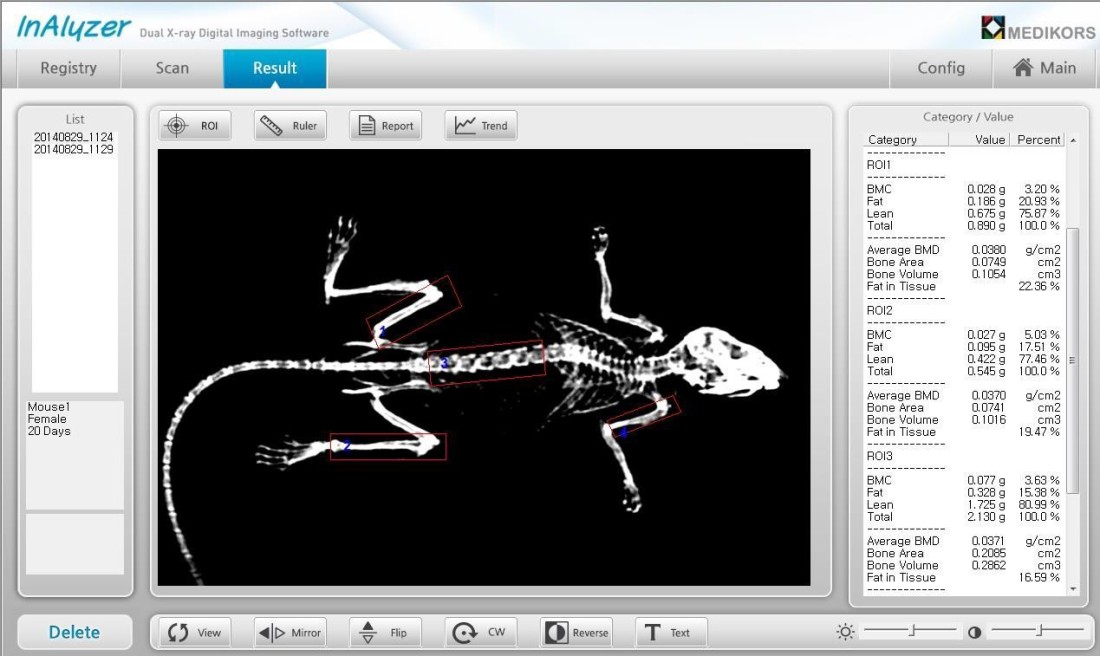

- 1분석화면
- 1Specifications
| Specifications | InAlyzer |
| X-Ray System | DXA(Dual Energy X-ray Absorptiometry) |
| Scan Method | Fan Beam |
| Scan Site | Small Animal Total Body |
| Scan Time | 25 Sec |
| Measurment Parameter | Body Composition (Fat/ Lean/ BMC/ BMD / FAT%) |
| Preciion & Accuracy | 1% (CV) |
| Positioning | Center preffered, in scan area line |
| Image area | 210 mm X 315 mm, 140 mm X 210 mm |
| Pixel size | 108 x 108 um |
| Operating System | Windows 7/ 8 (32bit, 64bit) |
| Monitor Resoltution | 1280 x 768 (1920 x 1080) |
| Dimension | 740(W) x 430(D) x 717(H) |
| Weight | 95kg |
| Power/ Environment | 90 ~ 264VAC |
| Operating Temp | 10 ~ 35 ℃ |

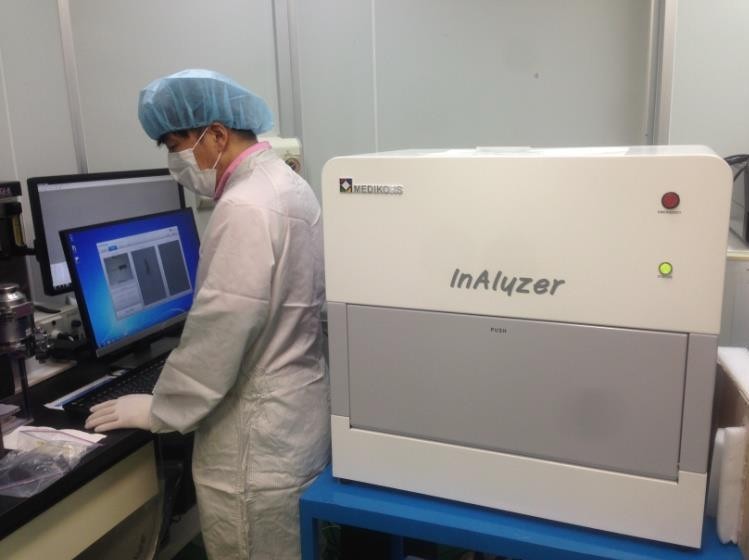

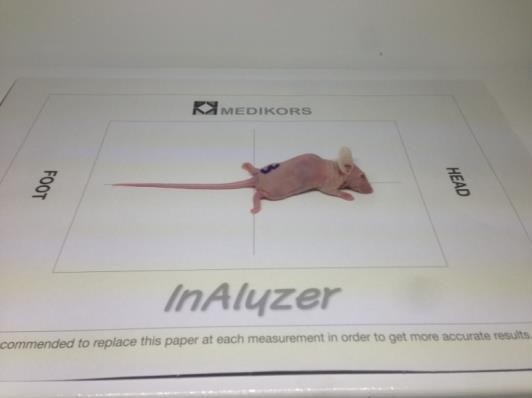

- 1Images
